→ 2ème solution de fonctionnement

Rappel

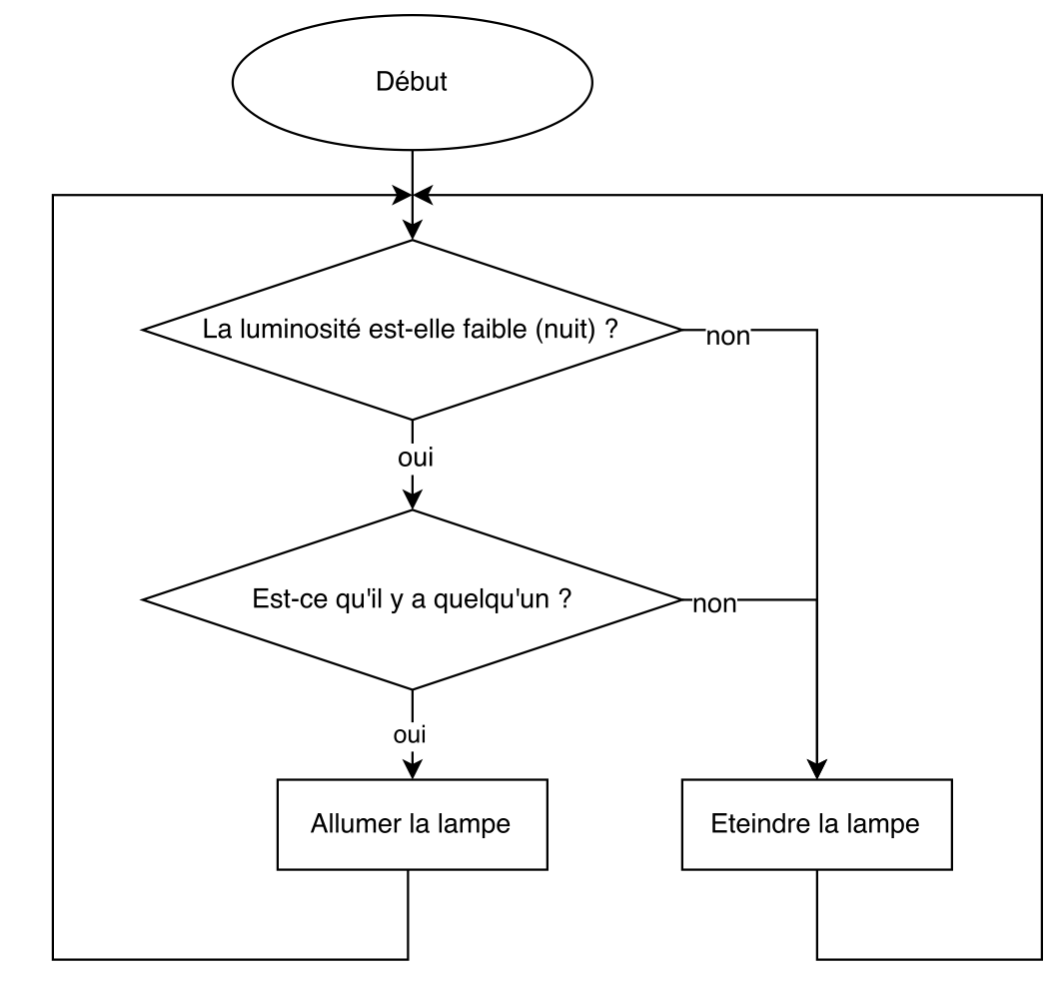

Si la lumière est faible et qu'une personne est détectée alors allumer la lampe sinon éteindre le lampe.

  • Ici, on utilise seulement les capteurs de luminosité et de présence.

  • le capteur de luminosité sera branché sur l'entrée analogique 1 ( appelée A1 sur la carte). Pour que la lampe s'allume, la luminosité devra être inférieure à 600 et que l'entrée du capteur de présence soit à « 1 ».

  • le capteur de présence sera branché sur l'entrée/sortie numérique 2 appelée D2 sur la carte.

  • le module MOSFET sera branché sur l'entrée/sortie numérique 8 appelée D8 sur la carte.

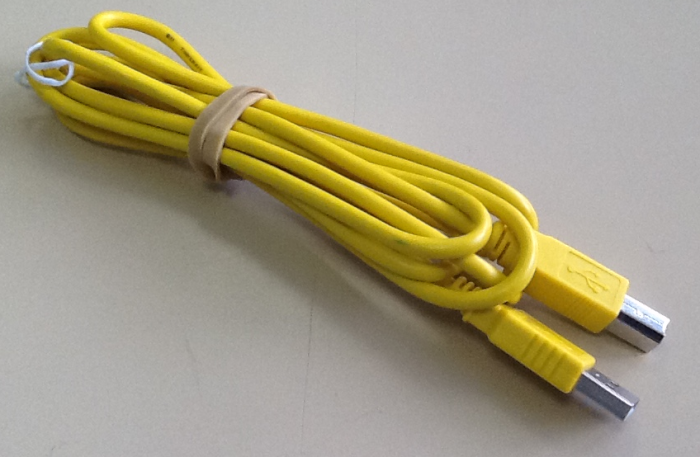

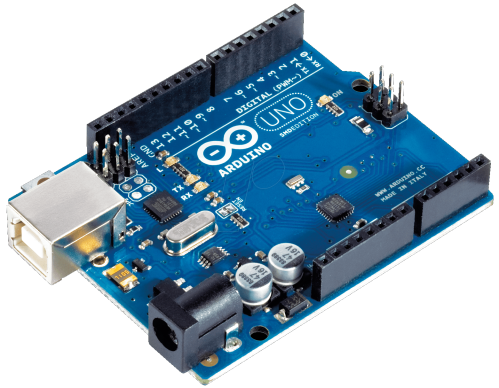

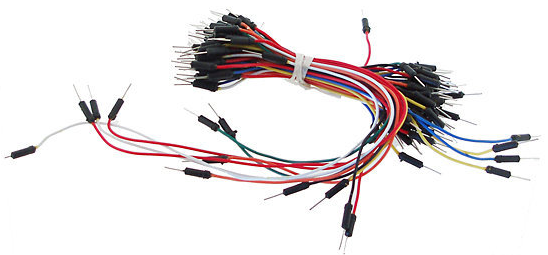

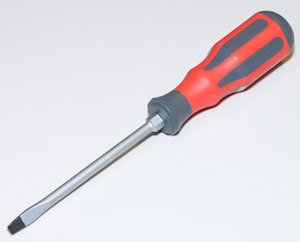

CableGroveCâblesCâble USBPILESdouillelampemosfetArduinoUnoshieldArduinoUnoCapteurLuminositeCapteurPresenceTournevisPlat
Matériel à disposition

Travail à faire

  1. Réalisez le programme avec le logciel MBlock permettant de réaliser le fonctionnement décrit dans le « Rappel ».

  2. Enregistrez votre programme :

    • Nom du programme : « S13-3-EclairageAuto-2-NOM1-NOM2 »

    • Emplacement de sauvegarde : « H:\Restitution de devoirs\Technologie\séquence13\activité3 »

  3. Réalisez le câblage des composants ;

  4. Lancez votre programme et testez-le ;

  5. S'il fonctionne, collez la vue de votre programme sur la diapo 3 ;

  6. Faîtes votre compte rendu sur la diapo 3.
